Load Balancer

Un load balancer répartit le trafic sur un ensemble d'instances.

Le Load Balancer est un équilibreur L3/L4 (IP/TCP/UDP) : il crée une IP unique qui redirige vers une ou plusieurs VMs. Seul l'IPv4 est supporté.

  • Virtual IP : choisie par l'utilisateur dans la plage réservée 198.18.0.0/16.
  • Rattachement à un subnet : le load balancer est rattaché à un subnet précis. Grâce au routage du VPC, toutes les VM du VPC peuvent y accéder, même si elles ne sont pas dans ce subnet.
  • Ciblage des backends : deux méthodes possibles pour désigner les VM cibles : IP statique manuelle, ou sélection par label (voir Load Balancer Mapping ci-dessous).

La sélection par label est recommandée : elle redirige automatiquement le trafic vers toute VM portant le label, sans connaître ses IP à l'avance, et intègre les nouveaux backends sans reconfiguration.

Limite : un seul subnet par Load Balancer

Un labelSelector doit correspondre à un subnet unique. Seule la première interface réseau de chaque VM peut être utilisée pour le Load Balancer, pas ses interfaces secondaires. Toutes les VM derrière un même Load Balancer doivent donc appartenir au même subnet.

Étape 1 : Ouvrir la liste

Menu Network > Load Balancer.

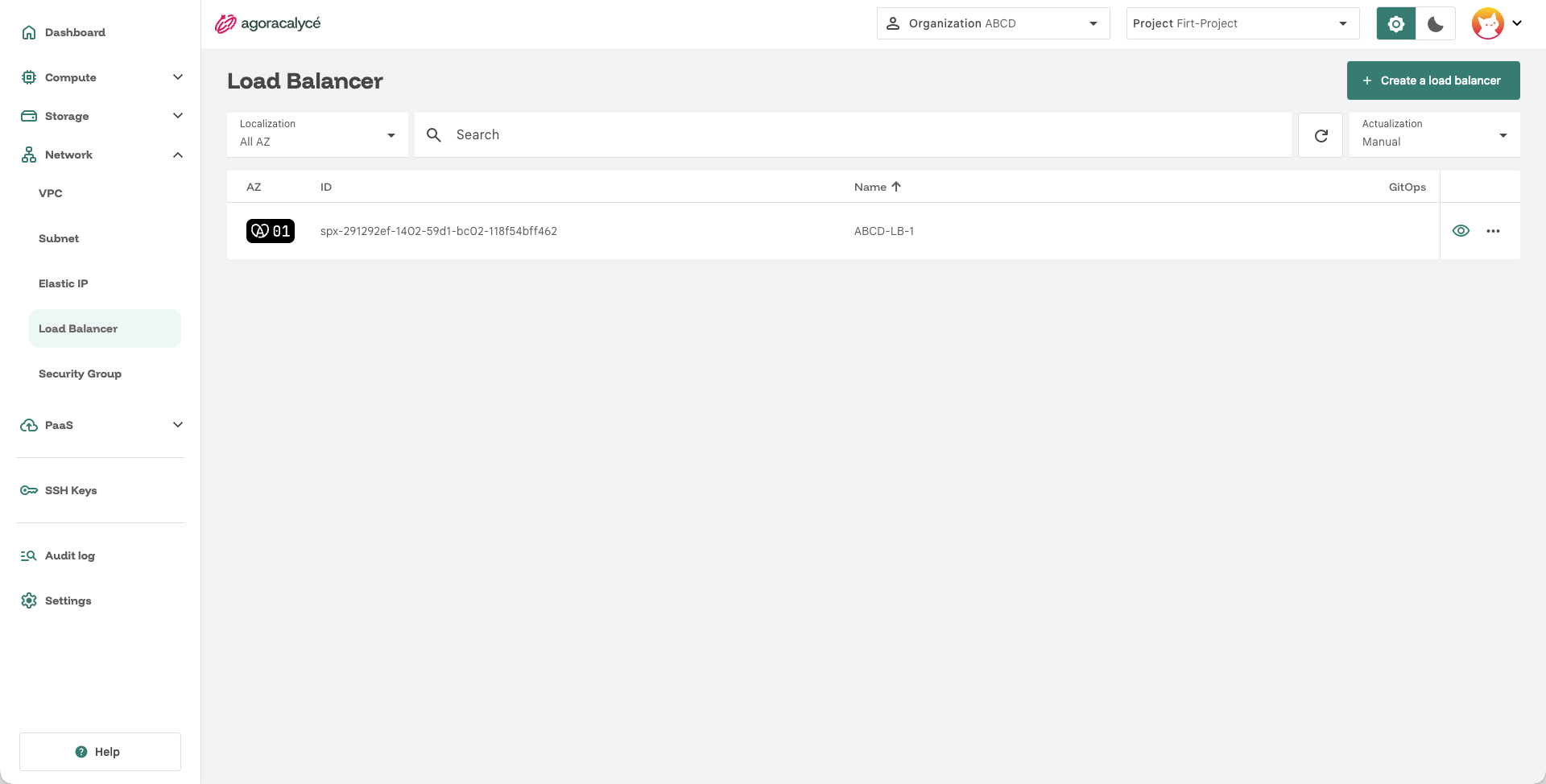

Liste des load balancers

Cliquez sur Create a Load Balancer.

Étape 2 : General Information + Virtual IP

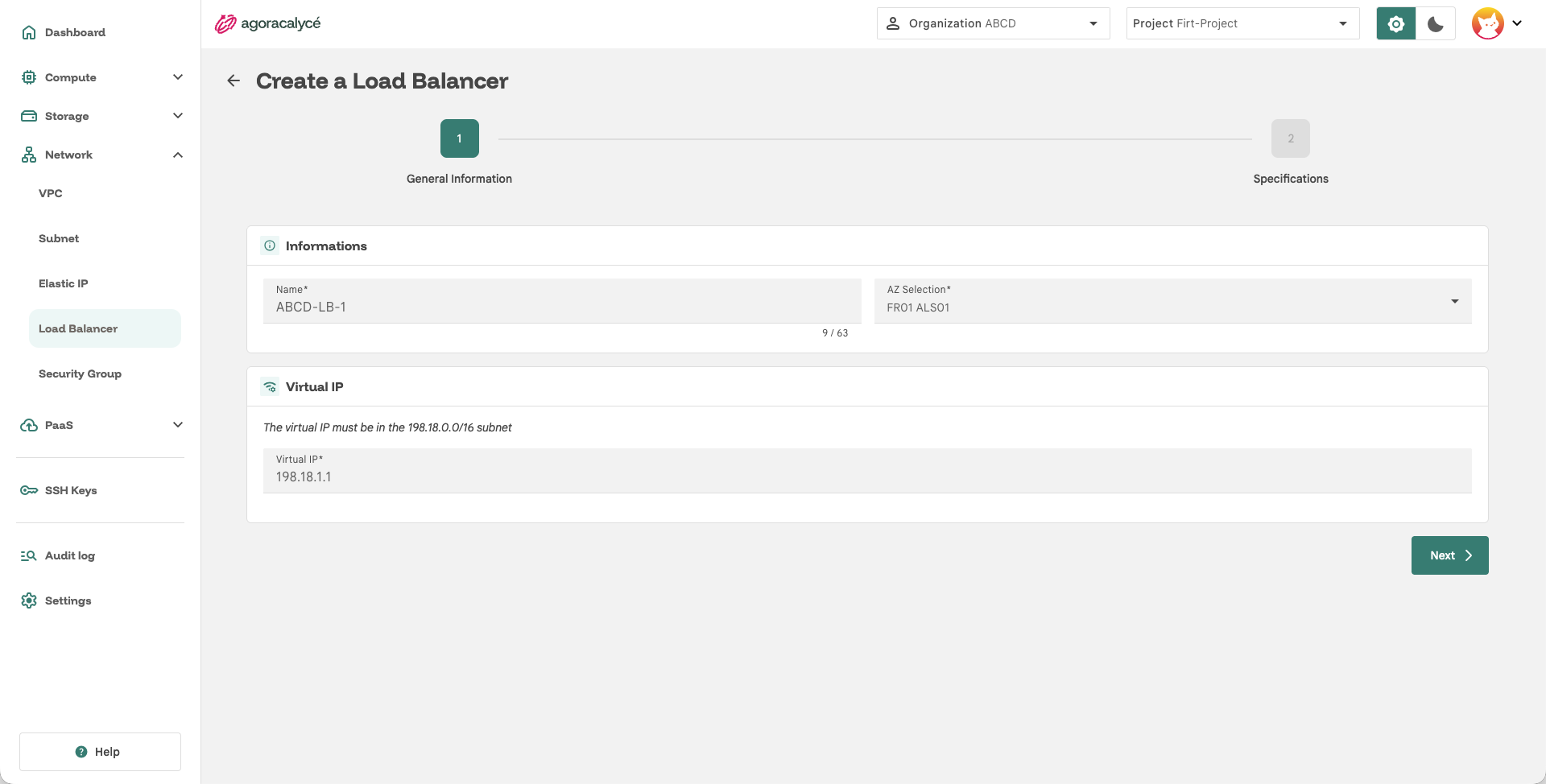

Étape 1, IP virtuelle

  • Name : nom du load balancer.
  • AZ Selection : zone de disponibilité.
  • Virtual IP : l'IP virtuelle du load balancer, qui doit appartenir à la plage réservée indiquée à l'écran (ex. 198.18.0.0/16).

Cliquez sur Next.

Étape 3 : Specifications (mapping et ports)

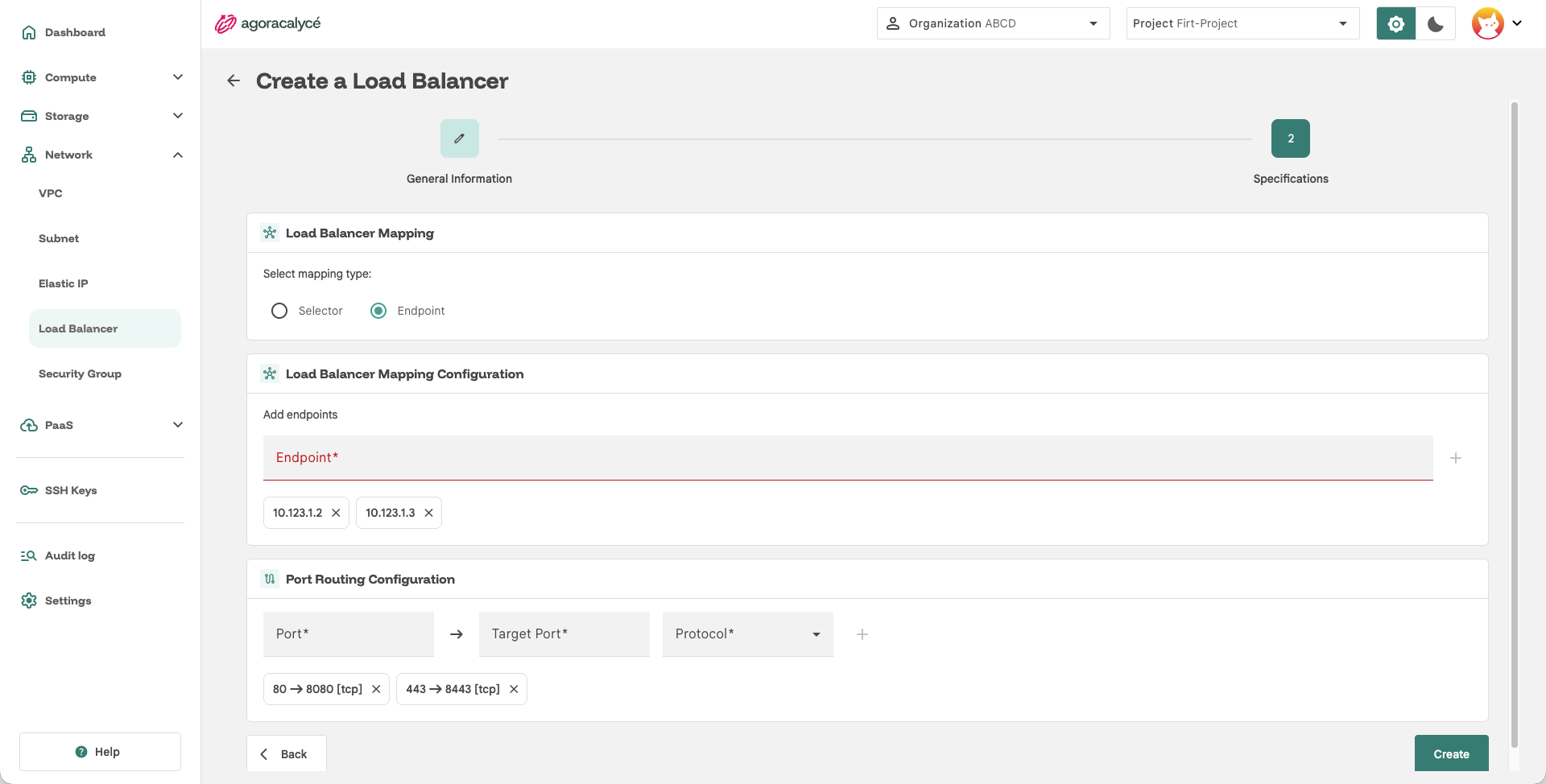

Étape 2, mapping et routage de ports

Load Balancer Mapping

Choisissez le mode de ciblage des instances backend :

  • Selector : cible les instances par label (voir les labels définis à la création d'une instance). Toute instance portant le(s) label(s) configuré(s) rejoint automatiquement le pool.
  • Endpoint : cible des IP fixes saisies manuellement (champ Endpoint, bouton + pour ajouter chaque IP à la liste).

Port Routing Configuration

Pour chaque règle de routage à ajouter :

  • Port : port d'entrée sur le load balancer.
  • Target Port : port de destination sur les instances backend.
  • Protocol : TCP ou UDP.

Cliquez sur le bouton + pour ajouter la règle à la liste, répétez pour chaque port à router, puis cliquez sur Create.

Fonctionnement et limites

  • Sondes de santé : la plateforme sonde les backends et retire du pool ceux qui ne répondent plus. Les adresses source des sondes proviennent du subnet auquel le Load Balancer est rattaché.
  • Protocoles : TCP et UDP, ainsi que SCTP selon la version de la plateforme.
  • AZ : l'IP virtuelle et les backends doivent se trouver dans la même AZ.
  • Load Balancers de clusters Kubernetes : ceux qui sont créés et gérés par un cluster (par exemple pour son ingress) sont protégés contre les modifications manuelles dans la Console.
  • Selector ou Endpoint : le mode Selector suit automatiquement les VM qui portent le label (recommandé pour les charges qui évoluent) ; le mode Endpoint vise une liste fixe d'adresses IPv4 (systèmes à IP fixe, équipements externes).
